AMETEK Sorensen XG系列電源超小電流 (1mA-10mA)精度測試？

文章出處：神州新元人氣：0發表時間：2024-07-31

Sorensen XG 系列程控直流電源產品能用作于電壓源或電流源，主要面向研發，生產和OEM市場，包含三個功率等級：850W，1500W和1700W，額定電壓覆蓋6-600V，具有優異的產品特性和很高的性價比。

AMETEK Sorensen XG 系列直流電源產品的電流回讀精度指標為0.2%滿量程，但是其經常會用于做小電流的激勵源，為測試XG系列直流電源在恒流模式下小電流輸出時的典型精度表現，特實測實驗加以說明。

測試環境

電腦: Win7 32位

設備：XG150-5.6

萬用表：Keysight 34401

XG控制軟件：AMETEK Ethernet Test Utility

連接方式：LAN，靜態IP，直連

測試過程

1. 測試方法

將XG 的輸出直接連接34401A 的電流測試端子，通過軟件設置XG 上限電壓為15V，設置XG 依次輸出以下電流值。使用萬用表持續記錄1 分鐘讀數，記錄其中的大值和小值。同時期使用XG 控制軟件用”Meas:Curr?”回讀電流20 次。

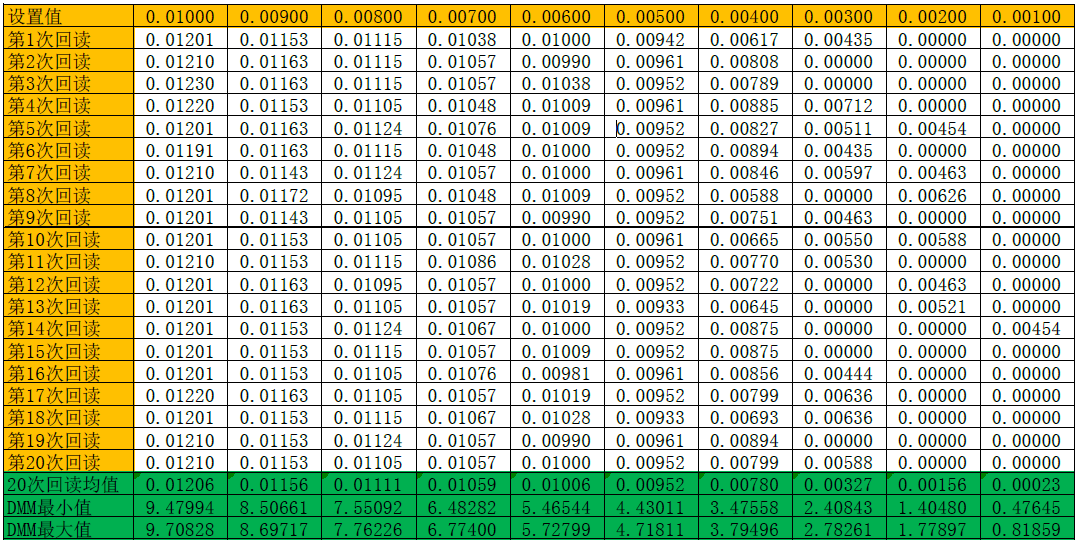

2. 測試數據

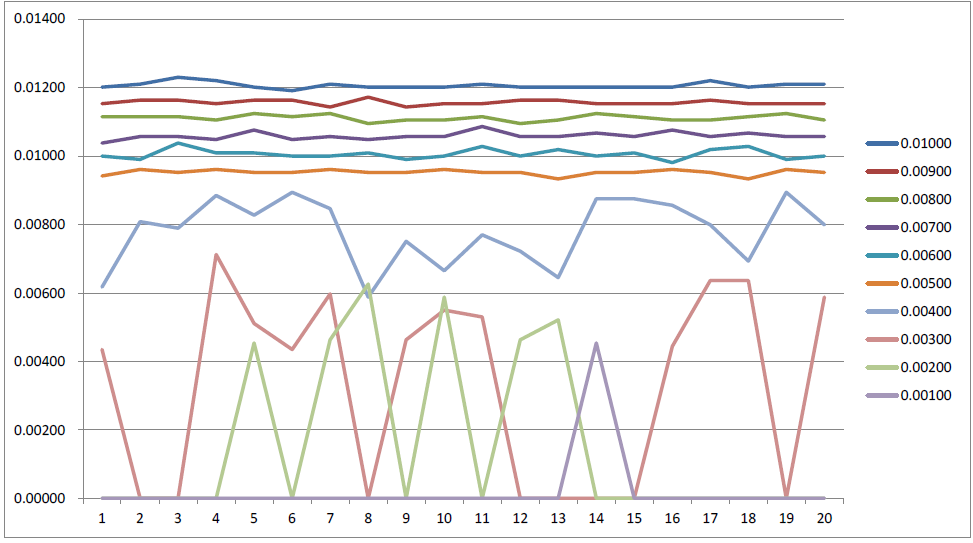

其中XG 本機回讀數據匯總圖表顯示如下：

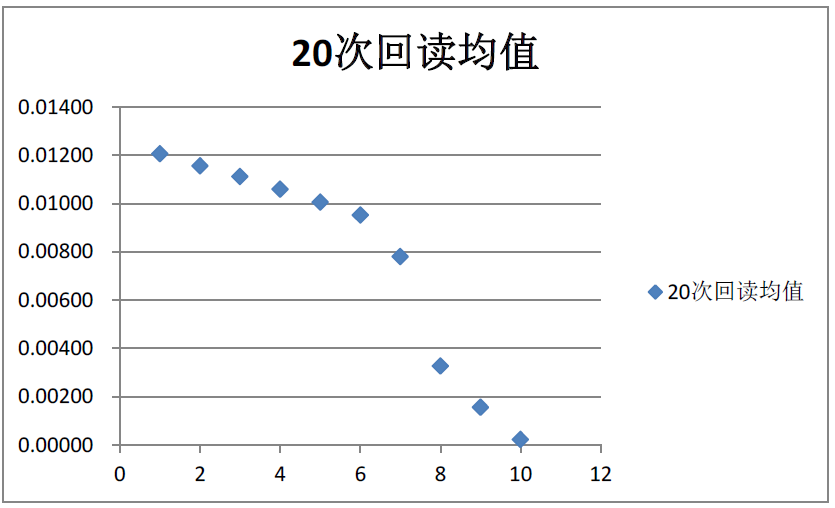

20次回讀均值：

測試結論

1. XG150-5.6的電流回讀精度指標為0.2%*5.6A=11.2mA，而從實際測試數據來看，其典型表現要遠優于此，即使設置輸出電流小于10mA，回讀的電流仍然相當精確。

2. 在設置輸出電流為5mA以上時，任意單次的回讀讀數都保持了較為良好的穩定性。

3. 在設置輸出電流為3mA以下時，單次的回讀讀數會存在較大的波動。但是如果取多次平均值，例如本次測試中采用的20次均值，則整體仍表現出良好的趨勢變化。
