低噪聲放大器應用中常見問題？

文章出處：神州新元人氣：2發表時間：2024-07-31

在射頻測試系統中，經常會使用低噪聲放大器來改善測試靈敏度，但是在系統集成工程實施過程中，會觀察到一些噪聲和雜散異常抬高的現象，需要仔細計算和分析，本文分享低噪放工程應用的一些問題和經驗。

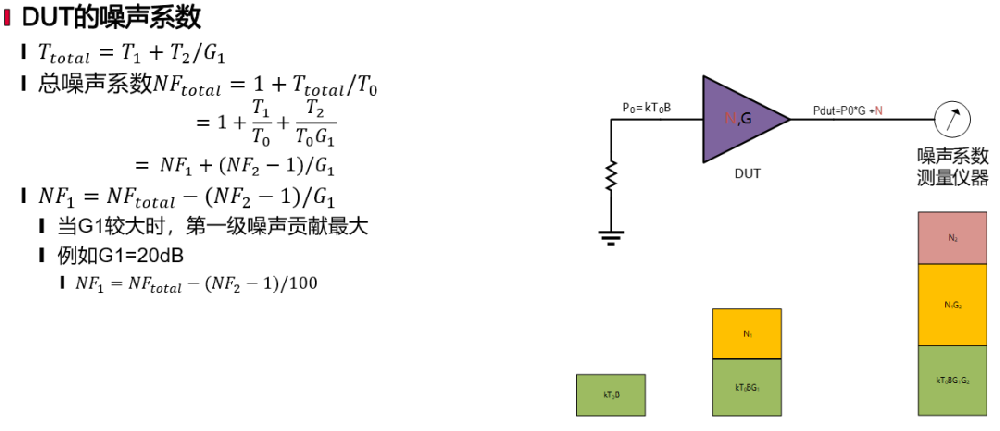

低噪放通常置于接收機射頻前端，用來改善接收機靈敏度。通常關注的指標，是其增益和噪聲系數。下圖中被測設備DUT是低噪放，T是噪聲溫度，G是增益，NF是噪聲系數，通常接收機前端的低噪放的增益和噪聲系數，決定了接收機的靈敏度。需要注意，低噪放的輸入端和輸出端的阻抗匹配情況，除了影響駐波，對于增益和噪聲系數指標也有很大影響。

常見問題解答

低噪放的關鍵參數指標是什么？

增益
噪聲系數
駐波

接收機前端加低噪放可以提高靈敏度，可不可以說低噪放使輸入噪聲降低？

不對，低噪放工作中同時放大信號和噪聲
信號放大倍數即為增益，低噪放輸出的噪聲功率密度與熱噪聲功率密度與增益倍數乘積之比，即為噪聲系數
低噪放可以將接收機直接測不到的微弱信號，放大到接收機靈敏度之上可以測量到的程度，從而提高了接收機的靈敏度

接收機前端加低噪放，動態范圍增大嗎？

不能，相比于靈敏度的提高，輸入功率壓縮點下降更多，總的動態范圍降低

低噪放的輸入端阻抗變化，輸出噪聲會不會變化？

會變化
參考測試項目：源阻抗?fàn)恳隣顟B(tài)下增益和噪聲參數的測量

偶然發現輸入端匹配負載時比空載時，低噪放輸出噪聲更大，為什么？

源和負載阻抗匹配時，放大器增益接近大增益狀態
阻抗匹配狀態下的低噪放增益G(match)大于空載時的增益G(Open)
一般在高增益低噪放工作中會遇到這一現象，輸入端常溫噪聲(-174dBm/Hz)，G(match)>G(Open)，輸出端-174+G，匹配狀態比空載輸出噪聲功率大。

接收機前端射頻低噪放的噪聲系數代表了接收機的噪聲系數嗎？
