GS200在低維半導體材料基礎研究中的應用？

文章出處：神州新元人氣：0發表時間：2024-07-31

什么是低維半導體材料

低維半導體材料是指維數低于三維的半導體材料，包括量子點材料(零維材料)、量子線材料(一維材料)和量子阱材料(二維材料)。其中碳納米管是典型的一維材料、石墨烯是典型的二維材料，研究這些材料的物理特性，如電子遷移率，霍爾效應，熱導率，電導率，有效質量等等，是目前低維半導體物理主要的研究領域。

低維半導體材料研究的意義

半導體材料的發展目前共經歷了三代，**代材料是硅和鍺，第二代材料是砷化鎵(GaAs)和磷化銦(InP)，第三代半導體材料是以碳化硅和氮化鎵為代表的寬帶隙半導體材料。在不同的領域使用的半導體材料不同，各種半導體材料形成互補的關系。

隨著器件小型化的不斷發展和集成度的不斷提高,傳統的硅基半導體器件已經逼近了其極限尺寸，趨向于納米級，到達這一尺寸后，一系列來自器件工作原理和工藝技術本身的物理限制以及制造成本大幅度提高等將成為難以克服的問題。與此同時,隨著實驗制備工藝和合成技術的發展,越來越多的納米材料和納米結構不斷涌現出來，半導體材料有從三維體材料向低維材料方向發展的趨勢。

目前，基于GaAs和InP基的低維材料已經發展得很成熟，而以氮化鎵、碳化硅、氧化鋅等為代表的第三代半導體材料也發展很快，這些材料都是寬帶隙半導體材料。它具有禁帶寬度大、擊穿電壓高、熱導率大、電子飽和漂移速度快、介電常數小等特征，能夠在很多領域得到廣泛應用。半導體納米科學技術的應用，將從原子、分子、納米尺度水平上，控制和制造功能強大、性能優越的人工微結構材料和基于它們的器件、電器與電路，使人類進入變幻莫測的量子世界，從而引發新的技術革命。

低維半導體材料研究中柵極電壓的重要性

首先，我們來看一下傳統的硅基半導體材料器件，典型的代表是BJT(雙極結型晶體三極管)、MOSFET(絕緣柵型場效應管)以及IGBT(絕緣柵雙極型晶體管)，這些器件目前廣泛應用于日常生活中的家用電源、工業生產、電氣化交通、新能源技術等方面。

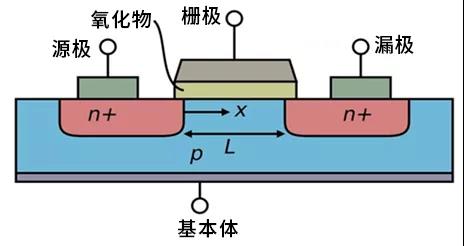

MOSFET的基本原理圖

上圖中，源極和漏極一定是跟同種摻雜的半導體相連的，圖中是N型。而柵極是通過一個由氧化物構成的絕緣層(主要是SiO2)與P型半導體間接相連。P型半導體把源極和漏極隔絕開來，兩者的多數載流子是不同的，因此在沒有電壓的情況下，源極和漏極之間是沒有電流通過的。這是MOSFET的截止?fàn)顟B(tài)。

對于MOSFET來說，氧化物上面的電極相當于電容器的上極板，P型半導體靠近氧化物的部分相對于下極板，而氧化物就相當于兩個極板之間的電介質。當正電壓施加于柵極時，p型氧化物中也會感生出電子。這些電子會集中到靠近氧化物的區域內，看起來像一個溝道一樣，宏觀上，這部分p型半導體變成了n型半導體。這樣源極和柵極中紅色區域n型半導體中的大量電子就可以通過這個溝道導通了，這是MOSFET的導通狀態。

從能級的角度來說，漏極的電子想到源極去，就需要翻過一座很高的山：柵極的p型半導體。只有能量特別高的電子才能成功翻過這座山。而當有外界電壓加到柵極時，相當于人為地把這座山給削平了，這樣大量能量一般的電子，也能成功翻越了。這就是MOSFET的截止和導通。

低維半導體材料研究中重要的低溫電子輸運就是類似這樣一個過程——使用新型低維材料為基底，施加?xùn)艠O電壓，研究磁場對于電子輸運的影響，從而改善新型半導體材料性能，提高電子輸運效率。此過程中需要將電子態控制在某個狀態，并且試驗時間可能長達一兩周，器件對電壓極其敏感，所以對柵極電壓的穩定性要求極高，如果柵極電壓不穩定，出現突變的情況下，可能會導致器件擊穿，從而損毀器件。

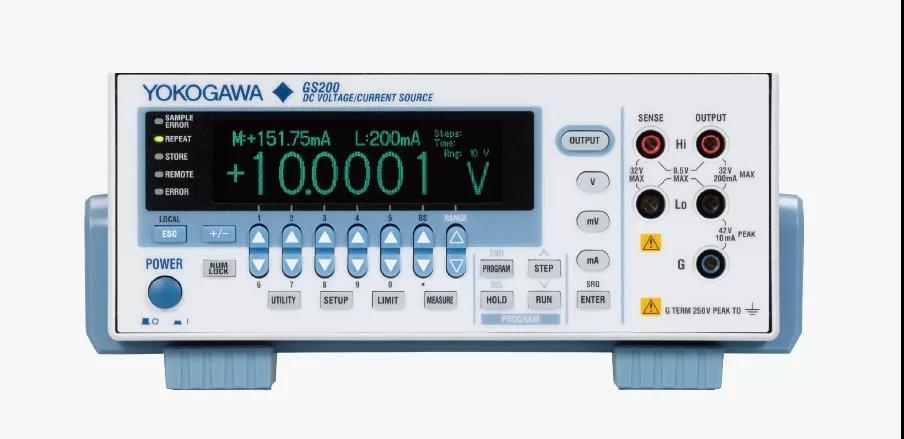

GS200源表

在低維半導體材料器件研發中能夠提供什么？

GS200作為橫河源表系列中精度和穩定性高的源表，可以為低維物理電子輸運研究提供可靠的柵極電壓?？煽啃灾饕w現在兩方面：

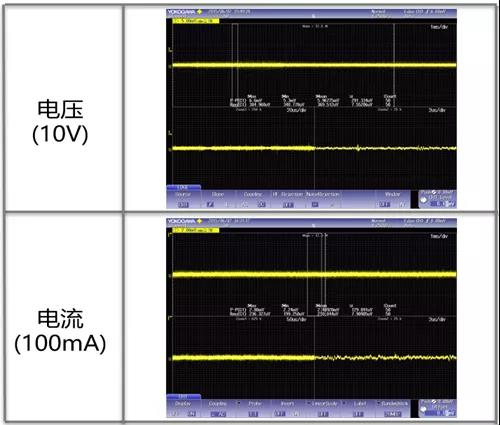

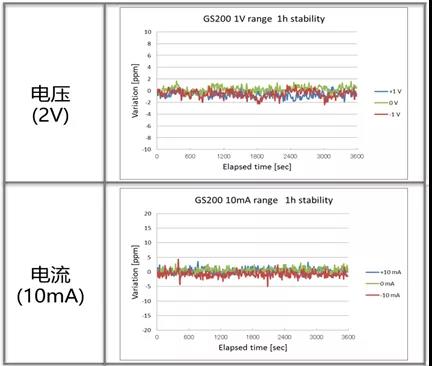

（1）：高穩定性：即長時間連續測量時，精度的變化情況。GS200可提供±設置的0.001%+20uV(10V量程、1天)的高穩定電壓源以及±設置的0.004%+30uA(100mA量程、1天)的高穩定電流源。下圖為GS200運行一小時的穩定性示意圖。
