使用串口調試工具連接AMETEK XG系列直流電源

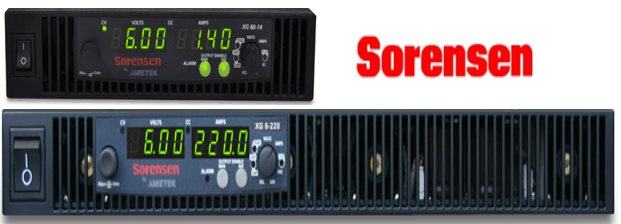

 Sorensen XG 系列產品為可編程直流電源，可用作于電壓源或電流源，包含三個功率等級：850W，1500W和1700W，每個功率等級均可提供6V-600V的額定電壓型號。Sorensen XG 系列產品具有優異的產品特性和很高的性價比，廣泛應用于工業自動化，產品研發和測試，電能激勵市場。

使用串口調試工具連接AMETEK XG電源

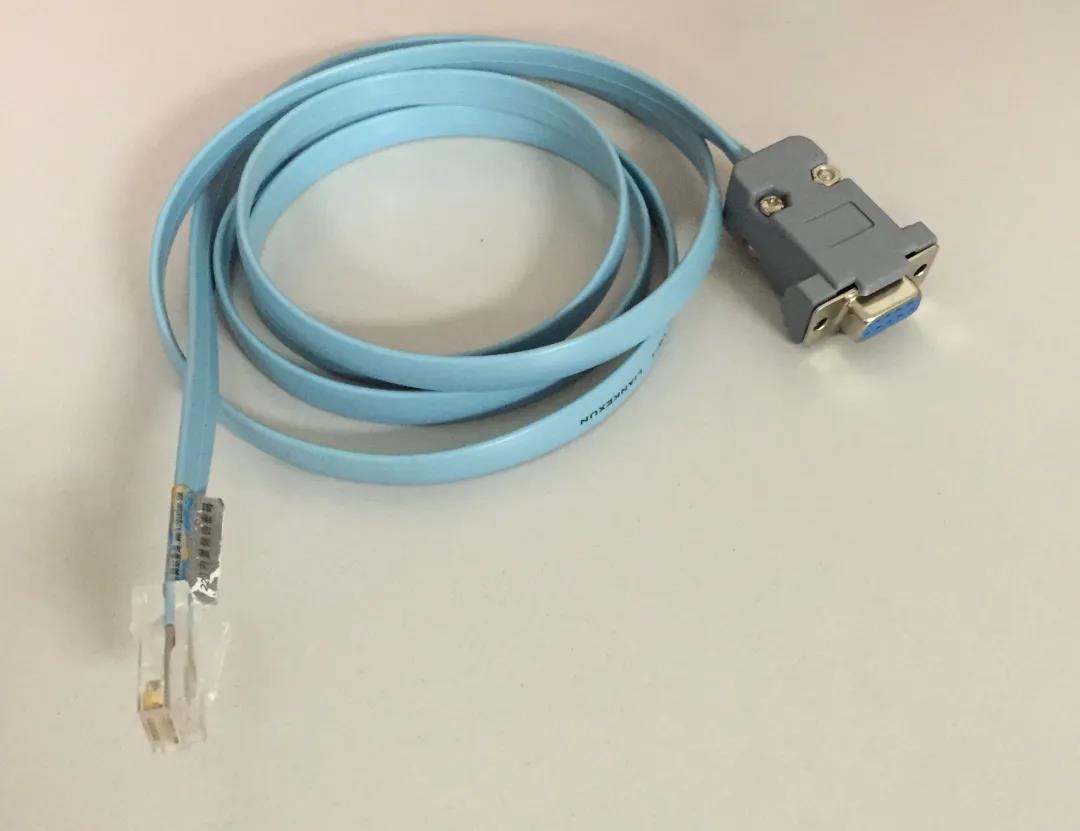

1. 制作通信線纜。

由于XG的RS232接口與市面的RS232接口有異，故需要按照XG用戶手冊的說明制作線纜。

2. 設置XG電源的通信接口。

XG系列電源的接口類型選擇為RS232，波特率為9600，COM地址為任意值。

3. 線纜連接PC和XG電源。

• 如果電腦具備RS232通信接口，直接連接。

• 如果電腦不具備RS232通信接口，可以使用USB轉RS232線連接。使用轉接線的連接方式，需要在PC上需要安裝相應的USB轉RS232驅動。

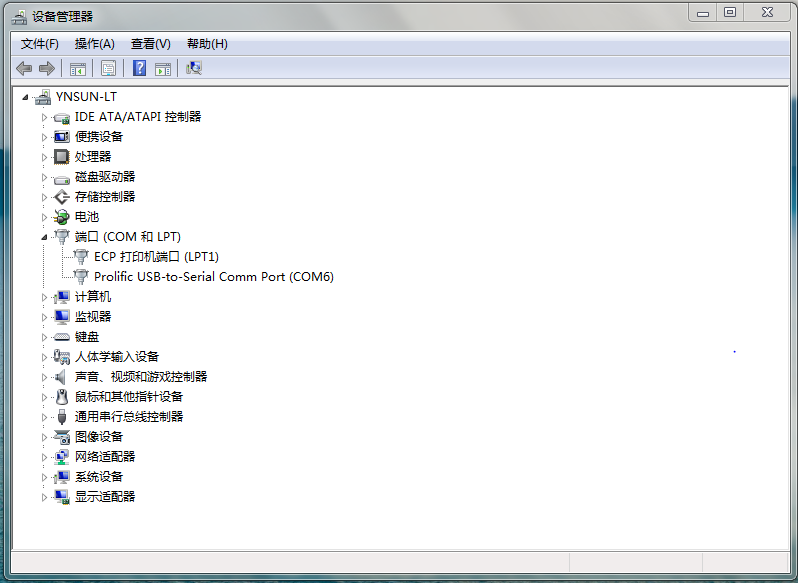

• 正確安裝后，到設備管理器更新設備驅動。可以看到如下界面。

4.  設置串口調試工具。

打開串口調試工具或串口調試助手軟件，選擇正確的端口號，波特率為9600，數據位為8，無校驗位，停止位為1。發送接受格式選擇ASCII格式。

5. PC和XG電源連接設置。

發送命令“*ADR X”命令，其中X為XG電源設置的COM地址。

6.  發送命令測試連接是否正常。

例如發送“OUTP ON”，“OUTP OFF”查看輸出指示燈的明暗變化判定連接的狀況。

7.  后續測試。

確認正確連接后，即可進行后續測試。

如需了解更多產品信息或獲得技術支持，歡迎您隨時撥打服務熱線或發送郵件聯系我們。
