1.測試背景

     汽車OBC(on board charger)即車載充電機，當電動汽車在充電時，外接交流充電器通過OBC給電動汽車的蓄電池充電，可以起到保護作用。

     本案例客戶是一家國內知名OBC生產廠商，需要使用電網模擬器模擬交流端的各種供電狀況來完成產品的測試和整改。


2.產品介紹

     AMETEK California Instruments品牌 MX系列交流電源是廣受好評的高精度高和可靠性產品，具有豐富的產品功能，如序列輸出功能，任意波生成功能，波形測試功能，諧波生產功能，諧波量測功能等，目前廣泛應用于新能源，電力電子，電網測試等領域。

     MX系列三相交流電源單機輸出功率為22.5KVA, 30KVA或45KVA，也可并聯多臺實現高達270KVA的功率輸出，以滿足多種功率被測物的測試要求。

     本案例中，客戶選購了型號為MX45的產品，并將其用作為電網模擬器來測試其汽車OBC產品。


3.測試內容

     1. 使用MX系列電源產品標配的GUI軟件控制MX45交流電源生成標準市電波形，以完成產品的穩態測試。如圖1所示。

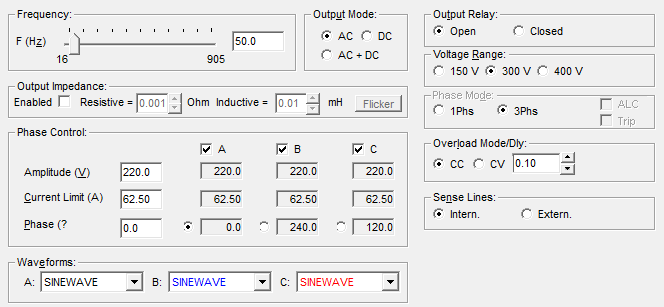

圖1. MX系列電源產品標配GUI軟件界面


     2.  按照OBC測試標準，測試工程師需要使用第5，7，9，11，20，50次諧波分量均為30%的波形對產品進行測試。使用MX系列電源產品標配的GUI軟件的諧波生成功能控制MX45交流電源生成測試標準要求的獨特諧波波形。如圖2-1所示。

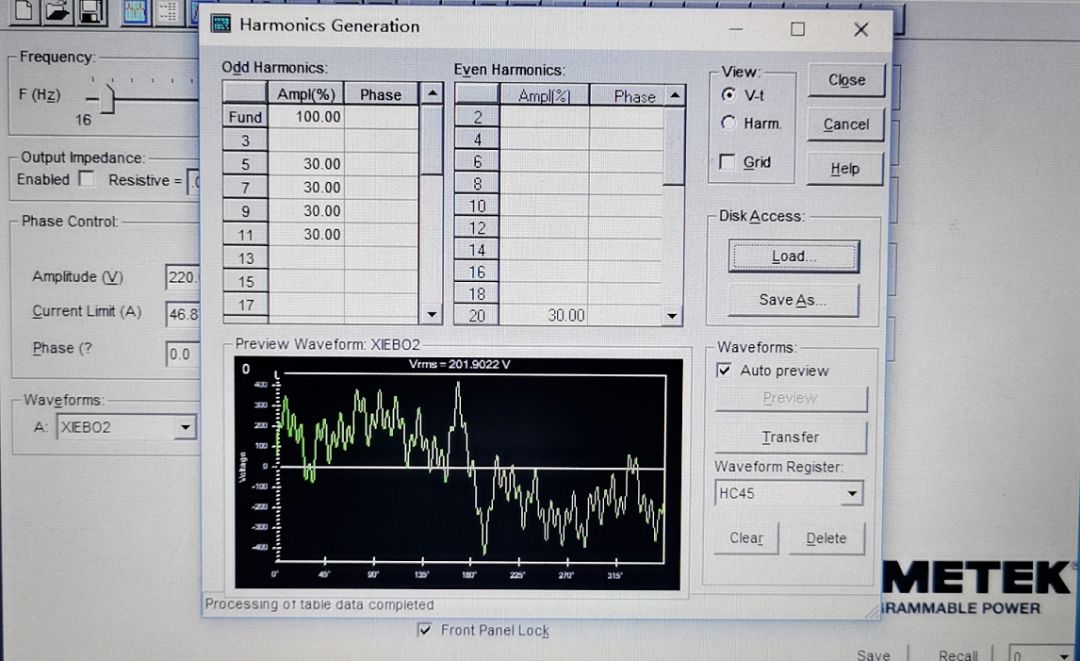

圖2-1. 諧波波形生成


將該波形命名“OBC Test”并下載到MX45交流電源中，在GUI軟件的輸出界面的波形選擇中選擇該波形。實際量測波形如圖2-2所示。

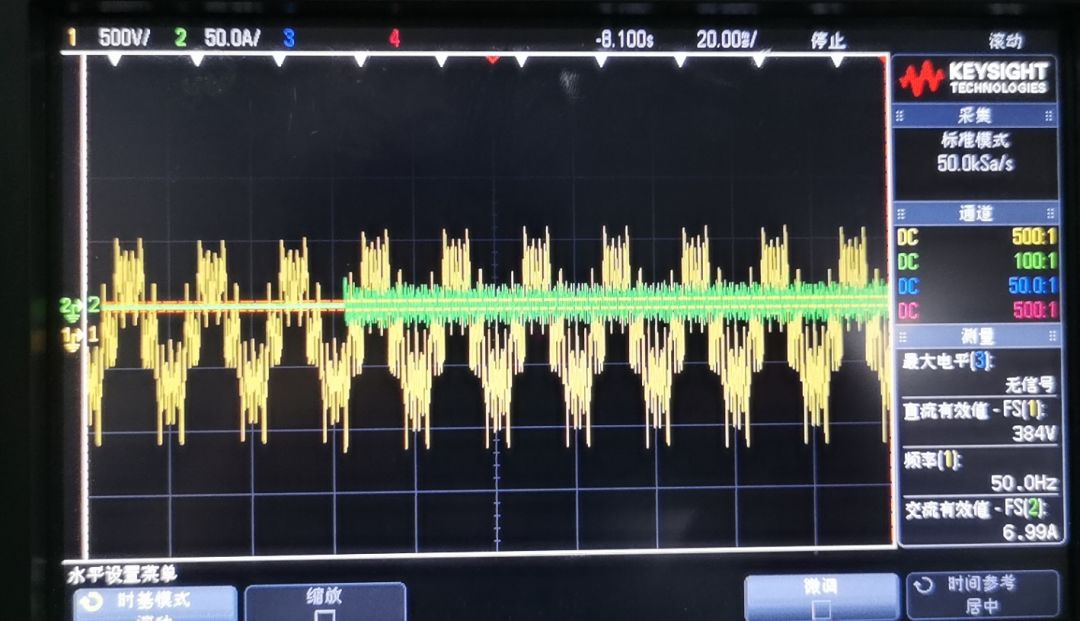

圖2-2. 實際量測的諧波波形


     3. 測試工程師利用該波形進行相應的電網適應性測試時發現某款產品在該諧波波形條件下測試會出現故障，通過MX GUI的諧波分析功能量測輸出波形各諧波分量與設置值相同。如圖3所示。

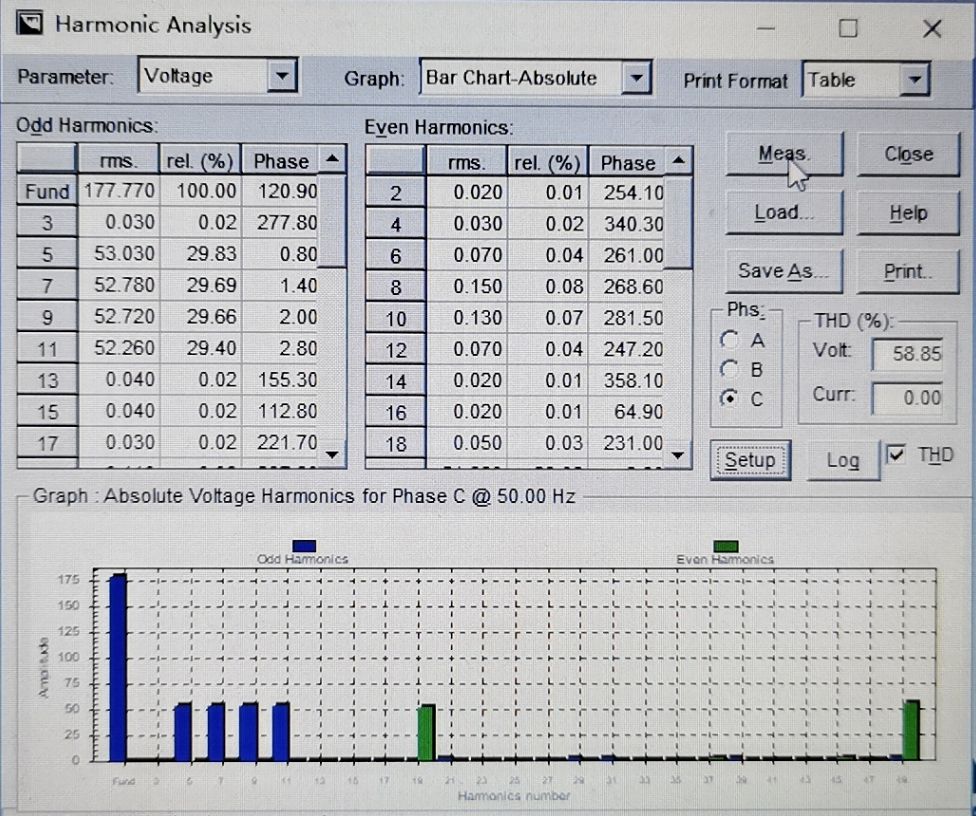

圖3.諧波量測功能


     4. 客戶為進一步分析故障狀態，使用MX系列電源產品標配的GUI軟件的output impedance功能改變MX45電源的輸出阻抗進行產品測試。如圖4所示。

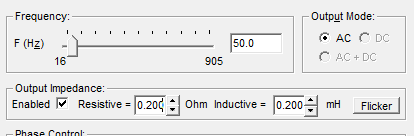

圖4. 改變電網模擬器的輸出阻抗


在改變MX45電源輸出阻抗后，客戶發現故障狀態發生變化從而判斷該故障與被測物輸入端阻抗匹配相關，從而針對該問題進行整改進而解決了問題。


4.測試結論

     AMETEK公司California Instruments品牌MX系列交流電源產品指標優異，標配功能豐富，使得AMETEK交流電源不再是簡單的交流電源，而是可以模擬各種復雜工況的電網模擬器，使用該產品可以很好的完成汽車OBC交流輸入端測試。
