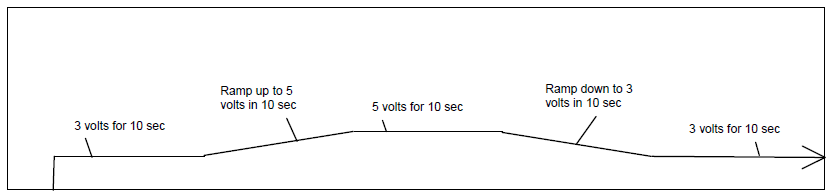

直流電源是電力電子行業中使用為廣泛的設備之一，主要用來為電路提供穩定的激勵。通常來說，用戶可以通過手動按鍵或者調整旋鈕在量程范圍內設置輸出參數以滿足不同應用所需的電壓或電流，但是在一些應用中，需要仿真特定變化的激勵或者測試待測物在變化的激勵條件下的響應特性，這就對電源提出了新的要求，需要電源提供隨時間變化的電壓波形或電流波形，甚至是功率波形。如下圖所示的波形，這是通過手動調節電源設置所難以做到的。


     AMETEK Sorensen直流電源參數優異，穩定可靠，并提供了多種高級功能以滿足客戶多種需求。下面我們以AMETEK Sorensen SG系列電源為例來說明如何實現以上電壓波形變化的輸出。

     AMETEK Sorensen SG系列電源目前有三種類型可選：簡單易用且高性?xún)r(jià)比的SGA，功能豐富且具有數字按鍵的SGI，觸摸屏控制和顯示的新型號SGX。


SGA

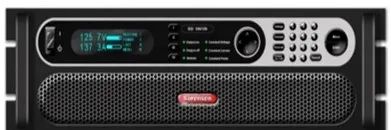

SGI

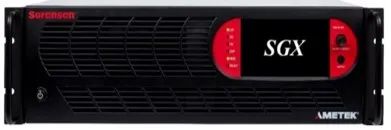

SGX



高功率密度：3U高產品的大的輸出功率為4KW-15KW，6U高產品的大輸出功率為20KW-30KW。

易于并聯，輸出功率可達150KW：可多5臺設備并聯使用，以實現大電流的輸出。

自動切換恒壓和恒流模式。

出色的負載瞬態響應。

支持多種數字通信接口和模擬量控制接口

穩定性高，可靠度高。

1.通過數字通信接口編程實現

用戶可以通過SG系列直流電源通信接口使用SCPI命令控制儀器。如需要輸出上述波形，只需要使用SCPI命令編輯波形并下載到電源中輸出即可。

詳細指令

     PROG:NAME “SEQ1 //設置波形名稱PROG:MALL DEFAULT //在內存中分配指定的存儲區域PROG:DEF 1, VIMODE,3,4,11,10 //設置電壓3V，電流4A，OVP為11V，持續10sPROG:DEF 2, RAMPTOV,3,5,4,11  //在10s內電壓從3V上升至5VPROG:DEF 3, VIMODE, 5, 4, 11,10 //電壓保持5V輸出10sPROG:DEF 4, RAMPTOV, 5, 3, 4,11, 10 //在10s內電壓從5V下降至3VPROG:DEF 5, VIMODE, 3, 4, 11,10 //電壓保持5V輸出10sPROG:DEF 6, STOP //波形結束后電壓保持不變PROG:STAT COMPLETEPROG:SAVE:SEL //編輯結束，存儲波形OUTP:STAT ONPROG:STATE RUN //輸出波形
使用數字程控接口通過軟件編程實現相對簡單，輸出幅值精準可控，易于在集成系統環境下使用。但是需要用戶熟練編程語言和流程。

2.通過模擬量控制實現

     SG系列直流電源支持模擬量控制功能，這允許用戶使用0-5VDC,0-10VDC，或0-5kΩ信號控制輸出電壓,電流,過電壓保護裝置(OVP)，也可以同時實現對電壓和電流的監測，其輸出信號為0-5VDC,0-10VDC信號。這里的模擬量的數值與電源的量程對應。例如，使用0-10VDC模擬量控制100V量程的SG輸出，模擬量為10V時，SG輸出100V；模擬量電壓為5V時，SG輸出50V。

     若需要輸出如上圖的波形，用戶可以根據SG電壓的量程確認相應的模擬量大小，通過函數任意波形發生器編輯如上的波形輸入到SG的模擬量控制接口的相應Pin腳中，從而控制電源的輸出。

     在自動化生產或?qū)嶒?yàn)中，尤其是實時性控制中，通常使用模擬量控制實現。因?yàn)閿?shù)字接口通信具有固有的控制延時，通常為數十甚至超過百毫秒，而通過模擬量控制，延遲通常減少到百微秒級別，本質上來說電源可被當作放大器來使用。當然，模擬量控制接口也有其固有的缺點，即需要額外的模擬量來源，其精度也不如數字控制方式。
