利用低溫低頻噪聲分析六方氮化硼石墨烯超晶格結構

X. Li, et al [3]通過外延生長制備石墨烯/h-BN異質結構，這種新型超晶格結構提供了同時觀察Dirac點(DP)和 Satellite Dirac 點(SDP)的機會。作者對于器件的 1/f 噪聲特性做了一系列測量和分析，得到了原本只能通過掃描隧道顯微鏡或低溫磁輸運測試才能獲得的推論。

作者在 300K 對 4 個基于 h-BN 異質結構的石墨烯場效應管做測量，測得其電阻隨背柵電壓Vbg 的變化，如圖3-1(a-d)；測得在100Hz處的歸一化噪聲功率譜密度 Sid/Id2 隨 Vbg 的變化，如圖3-1(e-h)。1/f 噪聲譜上的3個局部小值點，分別對應 2 個SDP 點和 1 個 DP 點，與電阻測量的結果一致。對于所有器件，1/f 噪聲在 Vbg=-5V 附近處有一個局部低點，對應 DP 點；其它兩個極小值點對應 SDP 點。

在 SDP 處，電子和空穴同時貢獻噪聲，殘留電荷對于陷阱電荷提供有效的屏蔽。當柵壓遠離從負向遠離SDP時，空穴強于電子，電子引起的噪聲增量將多于空穴引起的噪聲減少；當柵壓從正向遠離 SDP 時，電子強于空穴，空穴引起的噪聲增量多于電子引起的噪聲減少；因此在SDP處會觀測到一個噪聲極小值。在 SDP 附近，噪聲極值點的表現，要比電阻的表現顯著得多。實驗中4個器件在 SDP 附近表現出類似的IV特性，但噪聲特性有顯著差異。


圖3-1.(a-d)Resistance versus applied gate voltage (Vbg) for four different graphene/h-BNsamples at room temperature, Vd=50mV. (e-h) Current spectral density Sid/Id2at f = 100 Hz versus back gate voltage Vbg for the corresponding FETs. The dotted lines show that the resistance peaks in panels a-d coincide with the(Sid/Id2) min in the panels e-h.

作者進一步研究噪聲功率譜與電流的關系，如圖3-2，注意到左右 SDP 處噪聲的不對稱性相對于電流顯著得多。在這種超晶格中觀測到的非對稱的噪聲現象，不能用傳統的噪聲模型解釋。因?yàn)槔?Hooge 模型和 McWorther 模型等經典模型，噪聲均依賴于載流子數或遷移率波動。而在這里電流接近但噪聲不同，噪聲的非對稱性應該與一種電子-空穴的對稱性破缺有關，它源自鄰近層間耦合，并且這種機制與載流子數或遷移率波動相比有很顯著的影響。


圖3-2.(a)Asymmetry in drain current (red) and noise level (blue) at the two SDPs forfour different devices at room temperature. (b) Area normalized noise spectral density as a function of mobility at the DP and two SDPs.

作者進一步對比同一個器件在 300K 和 4.3K 的溫度條件下，不同 Vbg 條件下測得電阻（Vd=50mV）和歸一化噪聲功率譜密度（f=100Hz），如圖3-3。在低溫下，SDP 仍然對應噪聲極小值點。對于 DP 點，噪聲隨柵壓變化，在常溫下表現為M型，而在低溫下轉變?yōu)棣?。這可以解釋為，由于低溫下活躍陷阱凍結而電子能夠更好地屏蔽電勢波動，使得噪聲形態從M型變?yōu)棣?；?SDP 點處 V 型的噪聲形態不隨溫度變化，說明電子屏蔽效應在此處不明顯，而 SDP 能級處也沒有很多活躍陷阱。

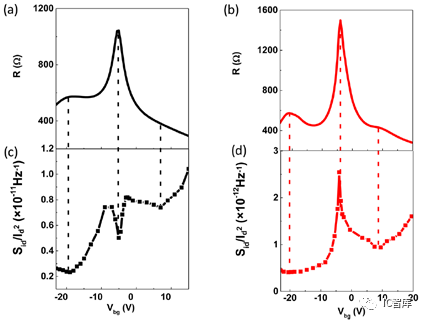

圖3-3.(a-b)Resistance versus applied gate voltage (Vbg) for device 1 at 300 and 4.3K. (c-d) Current spectral density Sid/Id2 at f=100 Hz versus back gate voltage Vbg for the same device at the corresponding temperature.

作者引入的低頻噪聲測試，作為非破壞性的手段，能夠用于確定石墨烯/h-BN 異質結構場效應管的DP、SDP，并進一步協助分析結構機理，獲得之前只能通過掃描隧道顯微鏡電鏡或低溫磁輸運測試才能獲得的結論。
